汽车内饰积放标准喷涂线
01适用产品：
单双涂层汽车内饰产品、UV油漆以及其它需喷涂的五金,塑胶产品的表面涂装
02适用尺寸：
根据托盘尺寸可设计成400*400mm-1000*1000mm
03实现产能：
主要设计节拍：治具盘步进式喷涂作业时:
60-120s/盘,链数可以设计成1-5m/min，
年时基数按251天
每天20小时（两班）
1盘10件，年产量可达到约为300万
实际产能按产品尺寸为准。

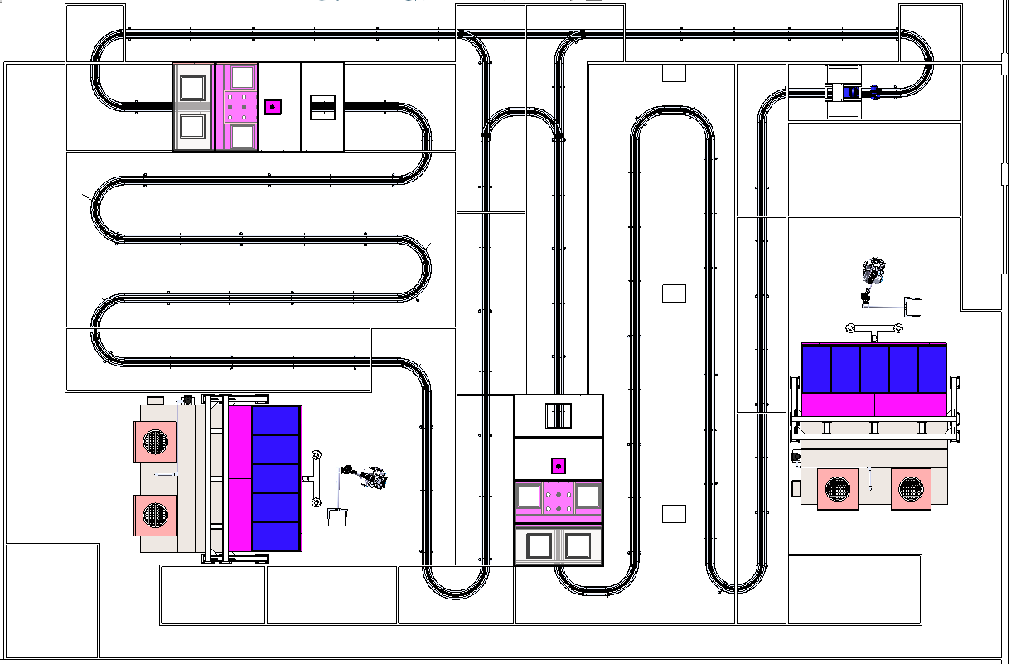

标准化内饰积放链平面图

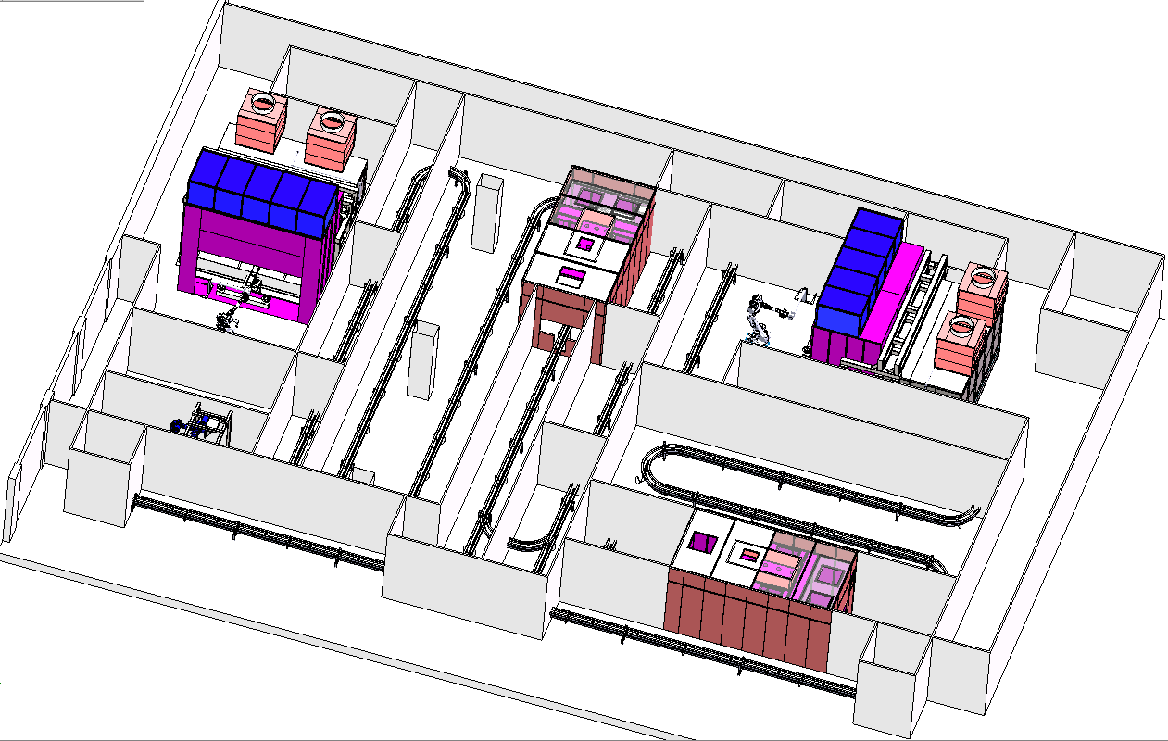

标准化内饰积放链3D模型图
标准内饰线喷涂工艺流程
主要设备系统品牌
序号 | 设备名称 | 品牌 | 型号 |
1 | 积放式输送链 | Jinker | 空开使用德力西 设备变频器使用台达 电机若未额外指定全部使用上海电机 伺服电机使用松下 加温控制全部使用德力西固态继电器 气动控制使用SMC 传感器用基恩士 |
2 | 静电/雪花清洗除尘 | Jinker | |
3 | 预热段 | Jinker | |
4 | 喷房/搬运室 | Jinker | |
5 | 喷房供风空调系统 | Jinker | |
6 | 机器人部分 | 安川(可选) | |
7 | 供漆室/机器人控制 | Jinker | |
8 | 烘道 | Jinker | |
9 | UV固化炉 | Jinker | |
10 | 设备平台 | Jinker | |
11 | 废气处理系统 | Jinker | |
12 | 电器控制系统 | Jinker | |
13 | 供排风管工程 | 客户自备 |

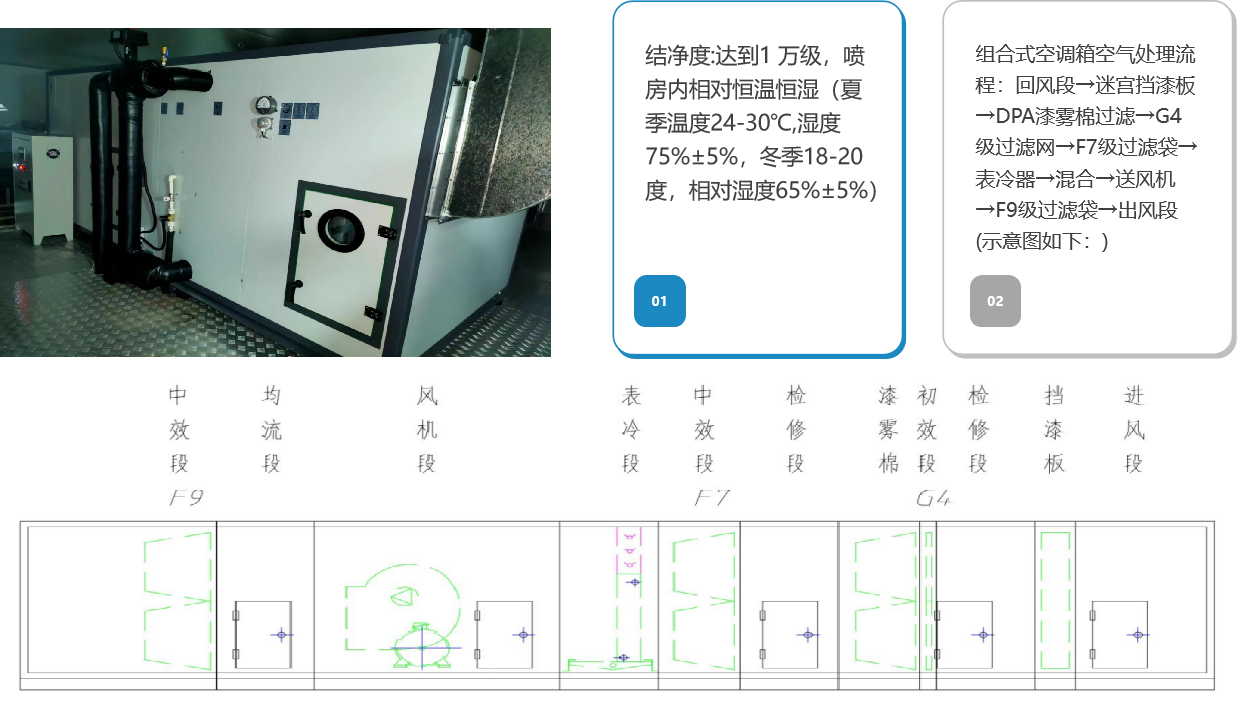

关键设备：喷漆室送风系统

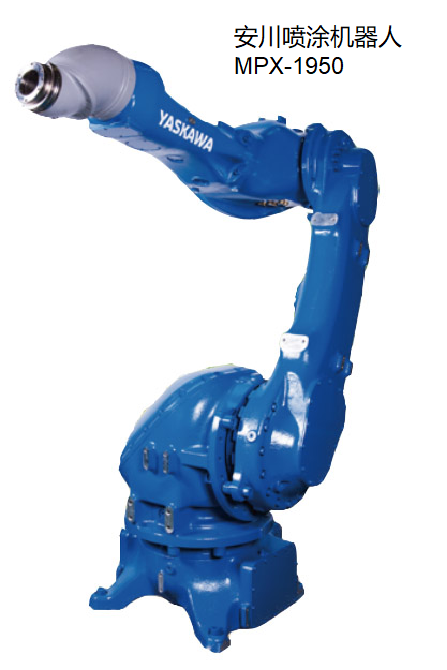

关键设备：安川喷涂机器人MPX-1950
实现柔性布局可置地，挂壁，倒挂式安装
机器人手腕可搬质量为7 kg，虽为中型机器人却可搭载与大型机器人相媲美的多个喷枪和喷杯.
采用消耗空气量小的内压防爆构造
通过重新修正机器人的关节位置(S/L无偏置)可有效利用机器人腹部附近的区域，可将被喷涂物放置在机器人附近。

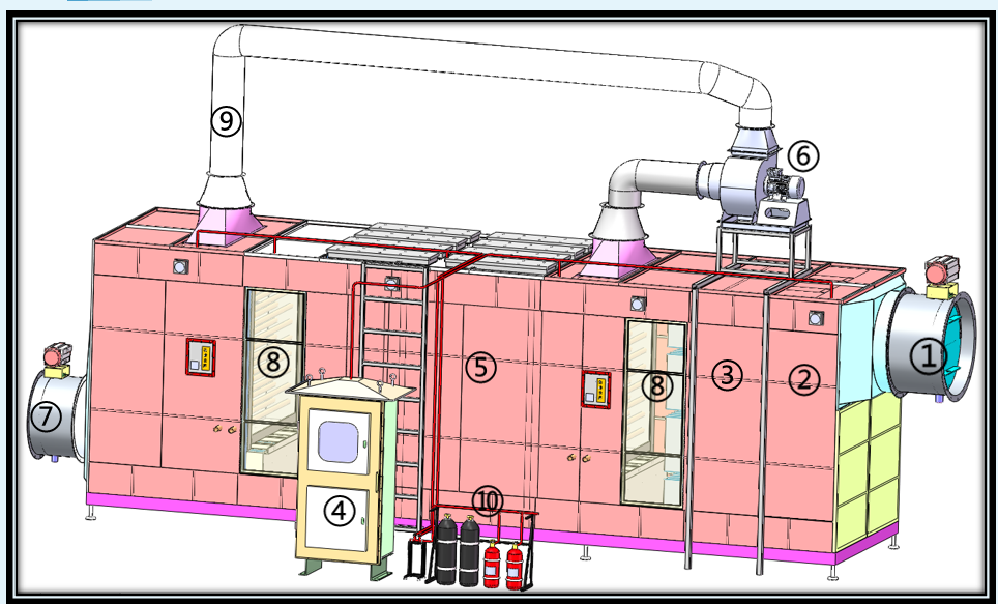

关键设备：废气零排放工作站
处理工艺:
①VOC废气入口浓度,温度,PM值监测,
②VOC粉尘过滤处理
③PM2.5/10监测拦截过滤.
④废气调节预处理,温度,浓度,压力预警监测.
⑤二次沸石/活性碳吸附废气净化
⑥VOCS气相液化处理系统.
⑦排口VOCS浓度,烟感,PM监测.
⑧气体恒温恒湿调节处理.
⑨喷涂房/无人密闭间空气循环使用.
⑩二氧化碳自动监测灭火系统

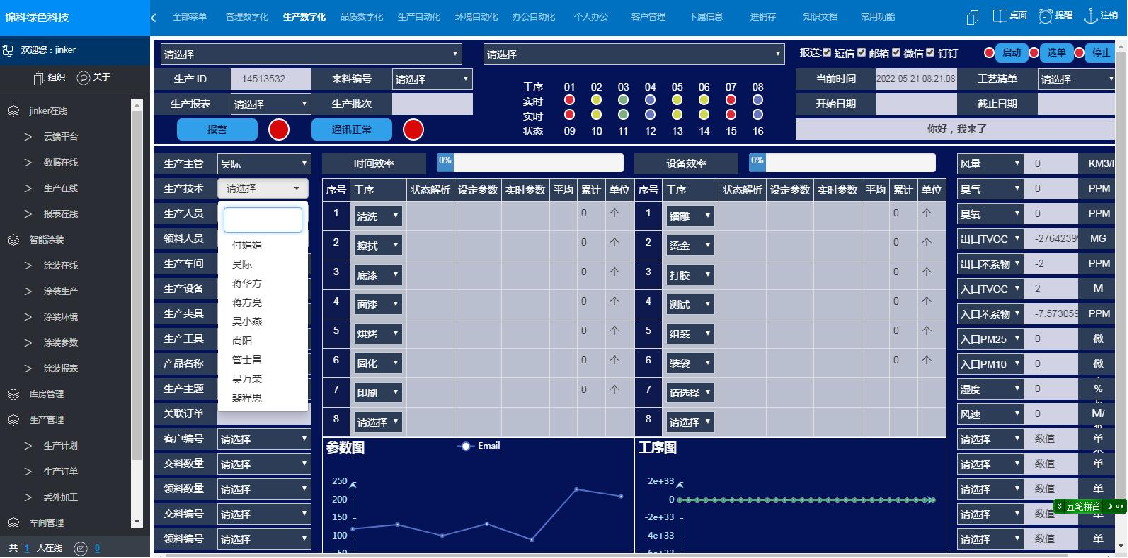

关键设备：数字化通讯系统
数字化生产车间/生产线/工作站主要功能，采用数字化生产云系统平台，可通讯兼容各大品牌的MES和EPR系统接口，实时生产数据追溯系统。

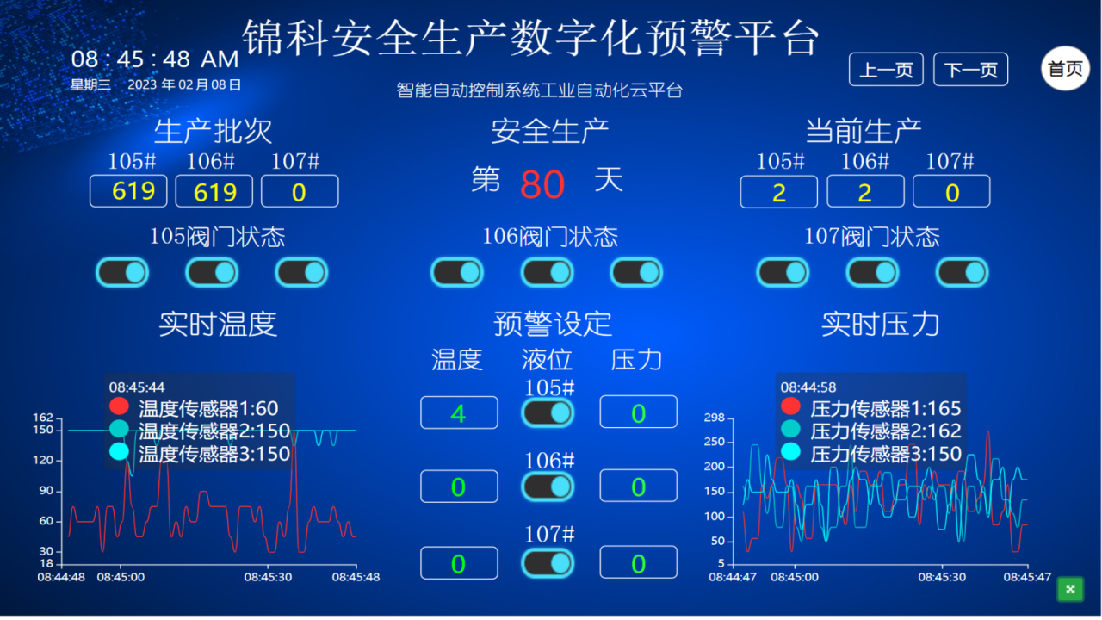

关键设备：数字化云组态
安全生产数字化预警平台，可实时监控批次、安全生产日期、当前生产数量、实时温度、压力、液位状态等等。
